【エグゼクティブ・サマリー】 Elon Muskは2026年3月22日、TeslaとSpaceXの合弁事業として総額200億ドル（約2兆9,000億円）規模の垂直統合型半導体工場「TeraFab」をテキサス州オースティンに建設すると発表しました。ロジック・メモリ・パッケージング・リソグラフィマスク製造を単一建屋に集約するという構造は、世界に前例がなく、AI・ロボティクス・宇宙コンピューティング向けの超大規模チップ需要を自社で賄う狙いがあります。地上での電力制約を逆手に取り、宇宙空間での太陽光発電を活用した「宇宙AIファクトリー」構想を軸に置いており、半導体サプライチェーンの再編を促す可能性があります。
既存テクノロジーの限界と課題
現在のグローバルな半導体サプライチェーンは、設計・製造・パッケージング・テストという工程が地理的に分散しており、ウェハーが各拠点間を物理的に輸送される構造になっています。この分散型モデルには、少なくとも3つの根本的なボトルネックが存在します。
① 反復速度の限界 チップ設計を修正した際、ウェハーをTSMC（台湾）からパッケージング工場（マレーシア等）へ、さらにテスト施設へと順送りするだけで数週間から数ヶ月を要します。ムーアの法則が鈍化した現代において、ソフトウェア的な高速反復（アジャイル開発）をハードウェアで実現することが競争優位の源泉となっており、この輸送レイテンシは構造的な障壁です。
② 地上電力インフラの物理的上限 現在の全世界のAI計算量は年間約20ギガワット相当と推定されており、単純に100〜200ギガワット規模に拡張しようとすると、電力網・冷却水・用地確保がそれぞれ限界に達します。特に米国東海岸や欧州では送電線の容量不足が深刻化しており、新規データセンターの建設許可取得そのものが数年単位で遅延するケースが増えています。
③ 宇宙環境向けチップの不在 商業衛星や宇宙探査機向けに耐放射線チップは既存しますが、それらは性能よりも信頼性を優先した設計であり、AIの大規模推論に必要な演算密度を持ちません。軌道上で太陽光発電を活用しながら高性能AI処理を行うという構想を実現するには、「宇宙環境耐性」と「高い演算効率」を両立した新しいアーキテクチャが必要です。
ニュースの核心と技術的優位性
Tom’s Hardwareの報道によると、Elon MuskはX（旧Twitter）のライブ配信を通じて「TeraFab」計画を正式発表しました。建設地はテキサス州オースティン東部のトラビス郡にあるTeslaキャンパスで、TeslaとSpaceXの合弁事業として運営されます。
「TeraFabを建設しないということは、チップが手に入らないということだ。チップが必要だから、私たちはTeraFabを建設する」 （Elon Musk、オースティンでのライブ配信より）
この施設が既存の半導体工場と一線を画すのは、ロジック製造・メモリ製造・パッケージング・テスト・リソグラフィマスク製造をすべて単一の建屋内に集約するという点です。Musk自身も「そのような能力を持つ施設は世界に存在しない」と述べており、垂直統合による工程間レイテンシの排除が最大の設計思想となっています。
製造されるチップは2種類と報告されています。
- エッジ推論最適化チップ： Teslaの電気自動車およびOptimusヒューマノイドロボット向け。低消費電力と高いリアルタイム性が要求されます。
- 宇宙環境耐性チップ（Space-hardened Chip）： SpaceXの太陽光発電衛星に搭載される高性能チップ。地上向け設計より高温動作を許容することで放熱器の質量を削減するという、宇宙工学的な設計制約が反映されています。
計算資源のスケール観について、Muskは次のように述べています。
「地上側で年間100〜200ギガワット、宇宙側でおよそ1テラワット規模のチップが必要になると考えている。これは地上の電力制約があるからだ」
なお、同報道によれば、Tesla・SpaceX・xAI（SpaceXが2026年2月に買収）は引き続きTSMC・Samsung・Micronなどの既存サプライヤーからもチップを調達し続ける方針であり、Muskは「できる限り早く拡張してほしい」と述べています。TeraFabの量産開始時期や目標スループットの達成時期については、具体的なタイムラインは示されませんでした。

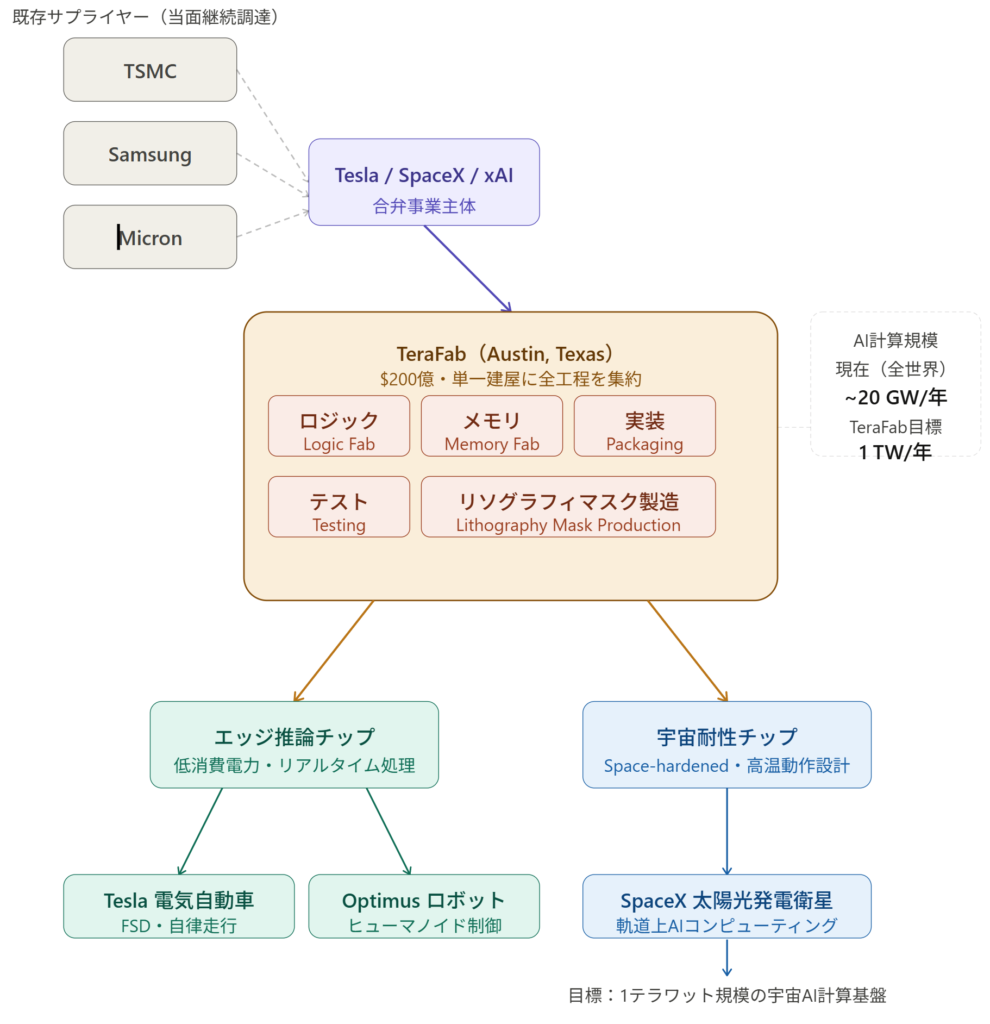

【図解】技術アーキテクチャ・関係図
【エンジニア視点】技術の真価と業界への影響
「垂直統合」がもたらす反復速度の革新
ソフトウェア開発の世界では、コード変更からデプロイまでの時間（CI/CDパイプライン）を短縮することで、品質向上と開発速度を同時に実現できるという考え方が定着しています。TeraFabの設計思想は、この「フィードバックループの高速化」をハードウェア製造に適用したものと解釈できます。
チップ設計の反復において、マスク修正から再テストまでを単一施設内で完結できる場合、リードタイムは理論上で現行の数分の一に圧縮されます。これはAIアクセラレータの設計最適化に直接作用し、特定のワークロード（Tesla FSDやOptimus制御系）に特化したカスタムシリコンの精度を短期間で向上させられる可能性があります。
Space-hardened Computingの技術的難度
宇宙環境耐性チップの設計は、地上向けチップとは根本的に異なるエンジニアリング判断を要します。宇宙線による単一粒子効果（SEE: Single Event Effect）への対策として、通常は冗長演算回路やエラー訂正符号（ECC）を多重実装しますが、これはチップ面積と消費電力の増大を招きます。
Muskが「地上設計より高温動作を許容する」と述べた点は注目に値します。放熱器（ラジエーター）は衛星の総質量に大きく影響するため、放熱性能を犠牲にすることなく放熱器自体を小型化するには、チップの熱密度を意図的に高める設計が合理的な選択肢となります。ただし、高温動作はエレクトロマイグレーション等の信頼性劣化因子を加速するため、素材選定や製造プロセスの最適化が重要な技術課題となるでしょう。
既存サプライヤーへの影響：依存低減と需要創出の二面性
TeraFab構想が実現した場合、TSMC・Micronなどへの外部依存が中長期的に低下するという見方ができる一方で、Musk自身が言及したように「1テラワット規模の計算資源」という前例のない需要総量は、TeraFab単体では到底賄いきれないスケールです。既存の製造大手にとって、この需要増分をどの程度取り込めるかは、今後の受注交渉や製造能力投資の判断に影響を与え得る要素として注目されます。
また、1テラワット規模の衛星搭載コンピューティングを支える太陽光発電・熱管理・電力変換インフラは、地上のデータセンター向けとは異なる仕様が求められます。このニッチな宇宙インフラ市場に対応できる企業がどこになるかは、現時点では不確実性が高い領域です。
タイムライン不在が示すリスク
今回の発表で最も慎重に受け止めるべき点は、量産開始時期・目標スループット達成時期のいずれも示されなかったことです。200億ドル規模の半導体工場建設は、EUV装置の調達・建屋の建設・クリーンルームの環境整備・人材採用など、多くの要因が絡み合う長期プロジェクトです。宇宙チップの量産実績を持つ企業が世界的に存在しない中での新規参入であり、技術的・規制的・サプライチェーン的な不確実性は相応に高いと見るのが妥当です。
まとめ
Elon Muskが発表したTeraFabは、単なる新工場建設計画ではなく、チップ設計から宇宙での計算資源展開まで垂直統合する「半導体エコシステムの内製化」という野心的な構想です。
その技術的な核心は3点に集約されます。①単一建屋における全製造工程の統合によるフィードバックループの高速化、②Tesla EV・Optimus向けのエッジ推論チップ、③地上の電力制約を回避する宇宙搭載AIコンピューティング基盤の構築、です。
現時点では具体的なタイムラインや技術的詳細の多くが未公開であり、構想の実現可能性については慎重な評価が必要です。一方で、AI・ロボティクス・宇宙の三分野が交差するこのアーキテクチャが、半導体産業の構造変化を議論する上で重要な参照点となることは間違いないでしょう。
